電子式流流量開關是什么接線圖及工作原理動畫視頻

流量開關主要是在水、氣、油等介質管路中在線或者插入式安裝監控水系統中水流量的大小。

流量開關的原理結構圖

流量開關工作原理：

一般請情況下，我們可以參考下面這段話：

NK600系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。

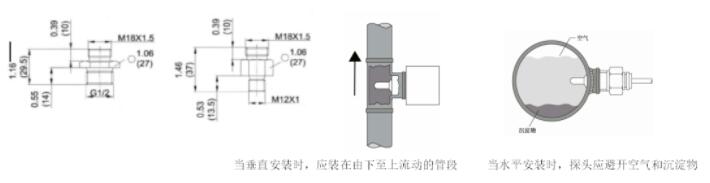

關于其安裝，我們可以參照下面這種情況。

流量開關是什么

　　流量開關定義是這樣描述的：“是在水、氣、油等介質管路中在線或者插入式安裝監控水系統中水流量的大小。在水流量高于或者低于某一個設定點時候觸發輸出報警信號傳遞給機組，系統獲取信號后即可作出相應的指示動作。”簡單的說即是：流量開關是根據流量來指定系統的開關的一種產品。而它最直接的作用是避免或減少主機"干燒"。

流量開關的工作原理視頻

　　流量開關的工作原理視頻因為太大，無法放在網站上，建議您找工作人員獲得。

　　大部分流量開關都包含有一個槳葉或某種類型的磁觸發器(主要設備)，將它連接到電路并放置在液體或氣體通過的管道中，當介質流經漿葉時，槳葉的位置會發生變化并將信號讀數發送回次級部件的傳感器。

　　傳感器從槳葉獲取原始信號，并將其以可讀格式傳遞給變送器。反過來，變送器根據一組預定義的參數測量該讀數，并執行所需的任何信號或動作來調整其他地方的組件和機構的行為。

　　通過這種方式，流量開關能夠監控、報告和控制通過系統特定部分或整個系統的液體或氣體的流速，確保流量保持在這些預設參數范圍內。如果速率超過或低于所需值，它可以立即觸發一系列動作，例如激活警報、打開泵、轉移流量、關閉系統部件。開關執行哪些操作將完全取決于開關的類型及其設計用途。

電子流量開關工作原理

　　電子式流量開關是相對于無需供電的機械式流量開關而言的，電子式流量開關的概念很泛泛，它的原理有很多種，像渦輪式的、電磁式的、熱式的、超聲波式的等等，任何有開關量輸出的流量計都可以稱之為電子式流量開關。當對監控液體流量有很高的要求時，電子式流量開關就是一個正確的選擇。

　　電子式流量開關的核心部分還是非常耐用的流量計，流量計在眾多的應用領域中都顯示了其可靠性，流量計提供與流量成比例的頻率信號，傳入微處理器，監控設定的最小流量，在流量減小時觸發報警接點。電子式流量開關設定點調節非常容易而精確，擁有寬廣的設定點范圍，因此一只電子式流量開關可適用于多種情況，具有更高的安全性能。

流量開關作用

　　流量開關就是根據流量來指令系統的開關的。

　　給流量開關設定上限或者下限，當流量達到此次限定值時，流量開關發出信號或報警，系統將運行或停止。一般要求流量的系統會采用流量開關。

　　根據系統的不同，以及流量開關型號等因素的不同，使用的地方也不同，要根據具體情況而定。

流量感應開關原理

　　工作原理：當管路中的水流量大于0.75L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出“1”開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于0.75L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出 “0”開關信號,停止系統的工作。

流量壓力開關工作原理

　　當壓力增加時，作用在不同的傳感壓力元器件(膜片、波紋管、活塞)產生形變，將向上移動，通過欄桿彈簧等機械結構，最終啟動最上端的微動開關，使電信號輸出。UE壓力開關設定方式從功能原理上又分成連續位移型和力平衡型。

　　以上即是流量開關的工作原理圖，如果各位對此還有何疑問或者是選購難題，請直接咨詢鏨科工作人員進行詳詢哦。
