磁浮液位開關工作原理-動畫示意

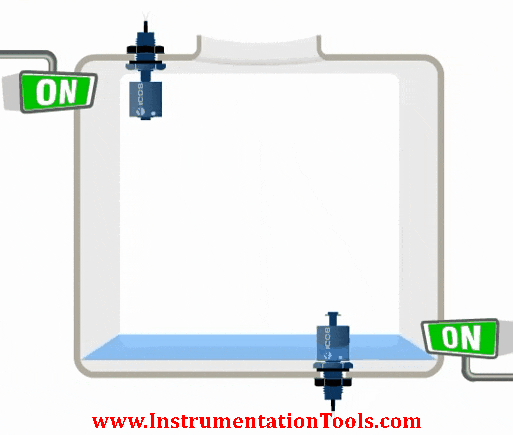

       磁浮液位開關工作原理-動畫示意，可以參見下圖所示。

       浮子液位開關的目的是在液體上升或下降時打開或關閉回路。 所有浮子操作的液位控制器都在基本浮力原理下運行，該原理指出物體上的浮力作用等于物體移動的液體質量。因此，浮子騎在液體表面上部分浸沒并移動 液位移動的距離相同。 因此，它們通常用于窄電平差分應用，如高電平報警或低電平報警。

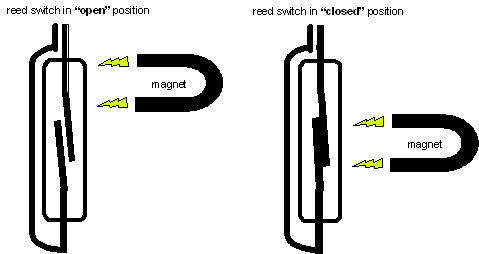

       為完成電路，浮動開關采用磁簧開關，由兩個密封在玻璃管中的觸點組成。 當磁鐵靠近兩個觸點時，它們會彼此吸引并觸摸，從而允許電流通過。 當磁鐵移開時，觸點消磁并分離（斷開電路），如下圖所示。

       在浮動開關中，磁簧開關密封在閥桿中，通常由塑料或不銹鋼制成。浮子包住一個密封的磁鐵，當液位上升和下降時，磁鐵在桿的長度上上下移動。當磁鐵經過封裝的簧片開關中的觸點時，它們接觸并完成兩根引線之間的電路。 聯系人的打開或關閉表示高或低警報。

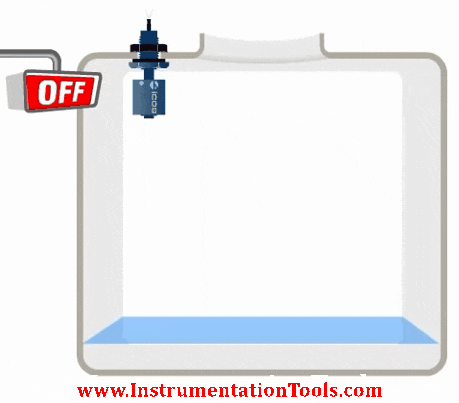

        在上述動畫中，液位上升提升了浮子，這又使磁鐵更靠近簧片開關。當磁鐵接近簧片開關時，輸出觸點會發生變化。接觸的變化是液位升高的信號，反之亦然。
