小口徑靶式流量開關NK-01D系列

更新：2018-08-21 ?????點擊： 0

品牌：???臬克
型號：???NK-01D

產品介紹

NK-01D型流量開關產品介紹

NK-01D型流量開關采用靶式傳感器，可用于水冷卻系統或潤滑油路系統作為流量控制或報警保護之用。NK-01D型流量開關的設定值可調，用戶可根據需要自行調整。

NK-01D型靶式流量開關結構運動采用不銹鋼材料，防止運動件的腐蝕，保證使用壽命。

NK-01D型流量開關技術參數

環境溫度:         0℃~60℃
介質溫度:         0℃~120℃
耐    壓:         1.6Mpa
觸電容量:         A.C.250W 10V(阻性)(一付轉換觸頭)

NK-01D型流量開關規格 (單位：L/min)

通徑 20 通徑25

通徑	規格	接口螺紋	流量調節			重復性
		D	范圍	低端	高端	誤差
15	A	RC1/2″	3-11	2.5	1.5	2.5%
15	B	RC1/2″	5-17	5.5	2.5	2.5%
20	A	RC3/4″	4.2～18	3.6	2	2.5%
20	B	RC3/4″	8.3～37	7.2	3	2.5%
25	A	RC1 ″	5.2～23	4.5	2	2.5%
25	B	RC1 ″	10～48	9.3	4	2.5%
32	A	RCI 1/4″	8.1～39	7.5	3	2.5%
32	B	RCI 1/4″	19～90	11	6	2.5%
40	A	RCI 1/2″	15～69	12	5	2.5%
40	B	RCI 1/2″	25～111	16	7	2.5%
50	A	RC 2″	35～92	14	6	2.5%
50	B	RC 2″	46～125	18	7	2.5%

點設定值調節范圍。

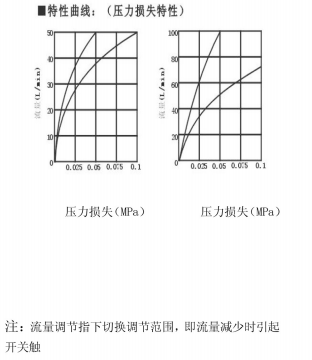

NK-01D型流量開關特性曲線：(壓力損失特性)

安裝與調整：

1.打開流量開關外殼;
2.開關出廠時已設定在約為最小流量值。調高流量設定值，順時針旋轉調節螺絲①;
3.按動靶片來檢查微動開關是否正常工作，過多的逆時針旋轉調節螺絲，可能導致流量開關失效;
4.安裝結束后，請通過按動流量開關杠桿數次來檢查，一旦發下杠桿回復時沒有“咔嗒“聲，順勢正旋轉調節螺絲直到回復時有“咔嗒“聲；
5.禁止取出螺絲固定夾②，否則將造成流量調節螺絲失效;
6.漆封的調節螺絲③僅供出廠調整流量開關狀態，請勿改變或調解;
7.應觀察三個工作周期，確定開關和與之聯系運轉正常，并及時蓋上開關外殼。
小口徑靶式流量開關NK-01D系列

注意事項

1.安裝前請仔細檢查流量開關，包裝應完整，外觀應無損傷及變形。如有問題，請與生產廠家聯系;
2.流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。

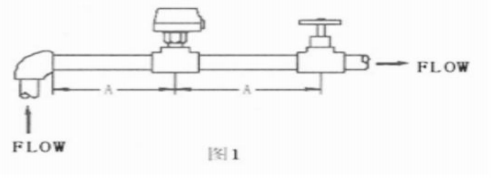

3.流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置;(圖1)
4.安裝接線時，請注意以下事項:
*絕對禁止扳手碰撞開關底板，導致流量開關變形失效;
*為避免觸點及損害設備，在接線或進行調試時，應切斷電源;
*接線時，絕對禁止調節微動開關接線端子,接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微動開關本身位置移位，導致流量開關失效;
*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效;
*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。
